Dek multilayer 15-200 - подробное описание
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!

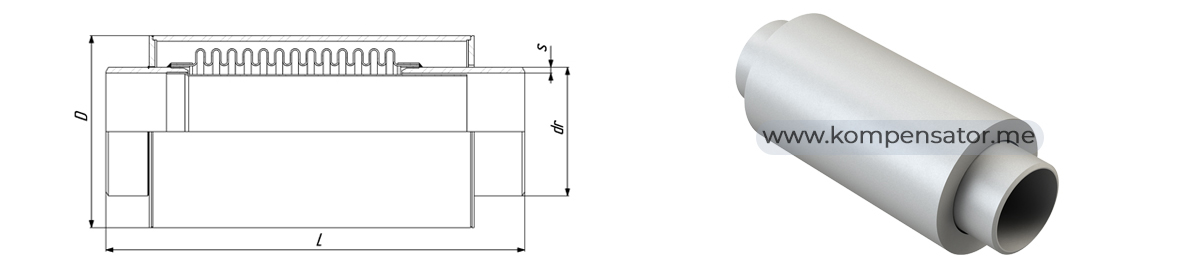

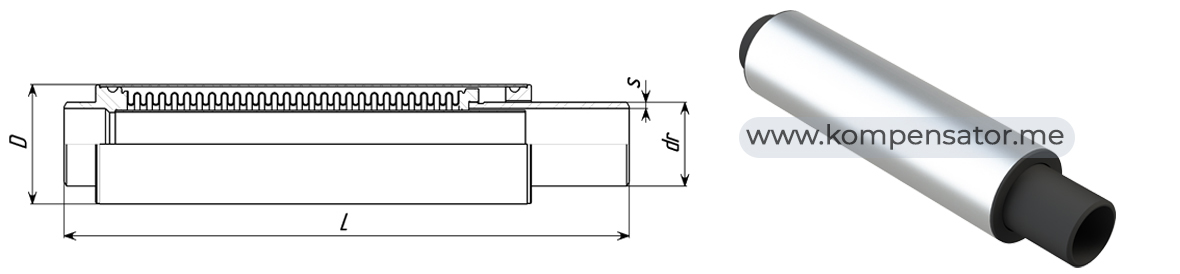

::Технические характеристики указаны в таблицах 1 и 2.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||
| DN | РN | dr | s | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| DEK multilayer 15-16-50 | 15 | 16 | 21,3 | 2,8 | 40 | 285 | 50 | -40;+10 | 0,58 | 27,85 | 7,12 |
| DEK multilayer 20-16-50 | 20 | 16 | 26,7 | 2,8 | 40 | 285 | 50 | -40;+10 | 0,6 | 27,85 | 7,12 |
| DEK multilayer 25-16-50 | 25 | 16 | 33,5 | 3,2 | 48,3 | 285 | 50 | -40;+10 | 0,84 | 20,32 | 10,58 |
| DEK multilayer 32-16-50 | 32 | 16 | 42,3 | 3,2 | 60,3 | 285 | 50 | -40;+10 | 1,13 | 34,67 | 16,36 |
| DEK multilayer 40-16-50 | 40 | 16 | 48 | 3,5 | 70 | 285 | 50 | -40;+10 | 1,59 | 31,34 | 22,15 |
| DEK multilayer 50-16-50 | 50 | 16 | 57 | 3,5 | 80 | 285 | 50 | -40;+10 | 1,93 | 45,24 | 32,57 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
Уведомляем о модернизации стандартных компенсаторов Dek Multilayer (DN 65-200) с целью повышения качества и удовлетворения запросов рынка.
С января 2026 года все изделия поставляются с новыми техническими параметрами.
Основные изменения
• Изменена длина изделия.
• Повышена осевая жесткость сильфона.
• Увеличен осевой ход компенсатора, что улучшает эффективность работы изделия в трубопроводных системах и расширяет его эксплуатационные возможности.
При этом качество продукции сохраняется на высоком уровне. Все изменения реализованы без ущерба для надёжности, долговечности и соответствуют действующим стандартам безопасности. Мы продолжаем использовать проверенные материалы и контролировать каждый этап производства.
Рекомендации по переходу на новые модели
• Для новых и разрабатываемых проектов рекомендуется сразу применять обновленные технические характеристики.
• Для проектов с ранее заложенными старыми моделями рекомендуем заменить на новые с увеличенным осевым ходом, так как они полностью покрывают технические параметры старых моделей.
• Для проектов, где уже утверждены к закупке изделия в прежнем исполнении просим заранее уточнять наличие, возможность и сроки их изготовления у менеджеров. Так как поставка старых моделей возможна при наличии на складе или по согласованию в рамках специального производства.

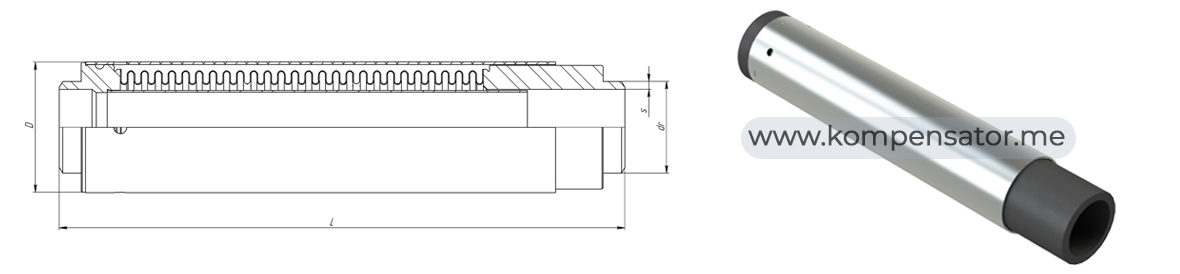

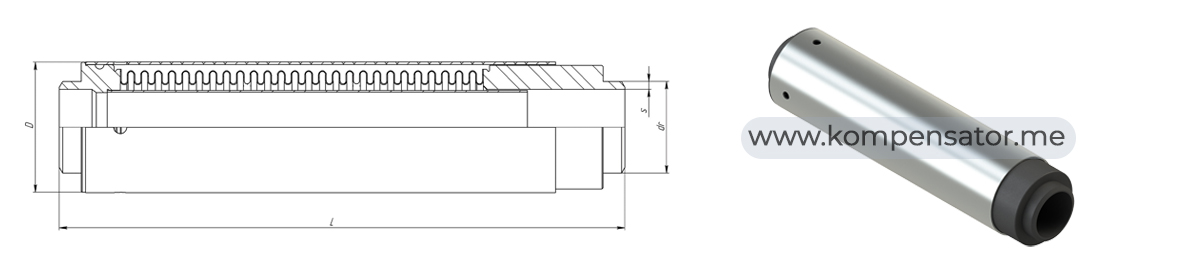

Таблица 2. Изменения технических параметров компенсаторов Dek Multilayer (DN 65-200) с января 2026 года
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||||
| DN | РN | dr | s | D | L мм/mm | Δ | ±λ | Сλ Н/мм, N/mm | Sэф | ||||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
до 2026г |
с 2026г |
мм mm |
мм mm |
кг kg |
до 2026г | с 2026г |
см2 cm2 |
|
| DEK multilayer 65-16-60 | 65 | 16 | 76 | 4,0 | 114 | 290 | 270 | 60 | 30 | 4,54 | 288,94 | 353,83 | 59,99 |
| DEK multilayer 80-16-60 | 80 | 16 | 89 | 4,0 | 133 | 290 | 270 | 60 | 30 | 5,9 | 227,28 | 295,46 | 82,52 |
| DEK multilayer 100-16-60 | 100 | 16 | 108 | 4,0 | 159 | 330 | 270 | 60 | 30 | 8,54 | 211,55 | 317,32 | 116,90 |
| DEK multilayer 125-16-60 | 125 | 16 | 133 | 5,0 | 219 | 330 | 270 | 60 | 30 | 14 | 301,90 | 377,38 | 154,38 |
| DEK multilayer 150-16-60 | 150 | 16 | 159 | 5,0 | 219 | 330 | 280 | 60 | 30 | 15,4 | 370,93 | 232,89 | 232,89 |
| DEK multilayer 200-16-60 | 200 | 16 | 219 | 8,0 | 290 | 390 | 310 | 60 | 30 | 25,45 | 747,50 | 854,29 | 456,92 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.

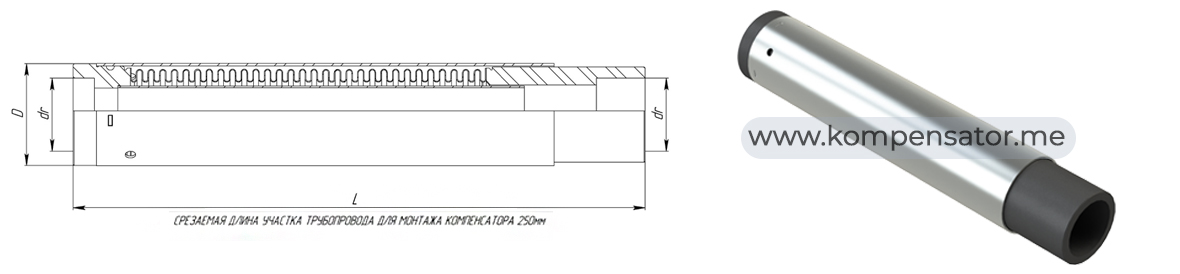

Основные конструктивные улучшения:
• Модель оснащена встроенными стаканчиками у обоих наконечников (типоразмеры DN 15–25).
• Добавлены вырезы для удаления конденсата со стороны наконечника № 1.
• Усовершенствована конструкция наконечников, что напрямую увеличило срок службы компенсатора.
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||
| DN | РN | dr | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| DEK multilayer 15-16-50 | 15 | 16 | 22,3 | 40 | 270 | 50 | -40;+10 | 0,87 | 27,85 | 7,12 |
| DEK multilayer 20-16-50 | 20 | 16 | 27,8 | 40 | 270 | 50 | -40;+10 | 0,75 | 27,85 | 7,12 |
| DEK multilayer 25-16-50 | 25 | 16 | 34,5 | 48 | 270 | 50 | -40;+10 | 1,09 | 20,32 | 10,58 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
