Опора неподвижная под грувлочное соединение для водоснабжения DN25 – 40

Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)

Назначение и область применения.
Неподвижные опоры «Хортум» разработаны для вертикального трубопровода. Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.

Основной элемент неподвижной опоры.
Это упор, состоящий из 2 полукруглых плит.

Данная продукция:

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно)

Для проектировщиков разработана BIM-модель данной неподвижной опоры для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!

Скачивайте каталог Bim-моделей продукции Hortum на сайте завода-изготовителя во вкладке Bim-модели Revit

Основные технические данные.

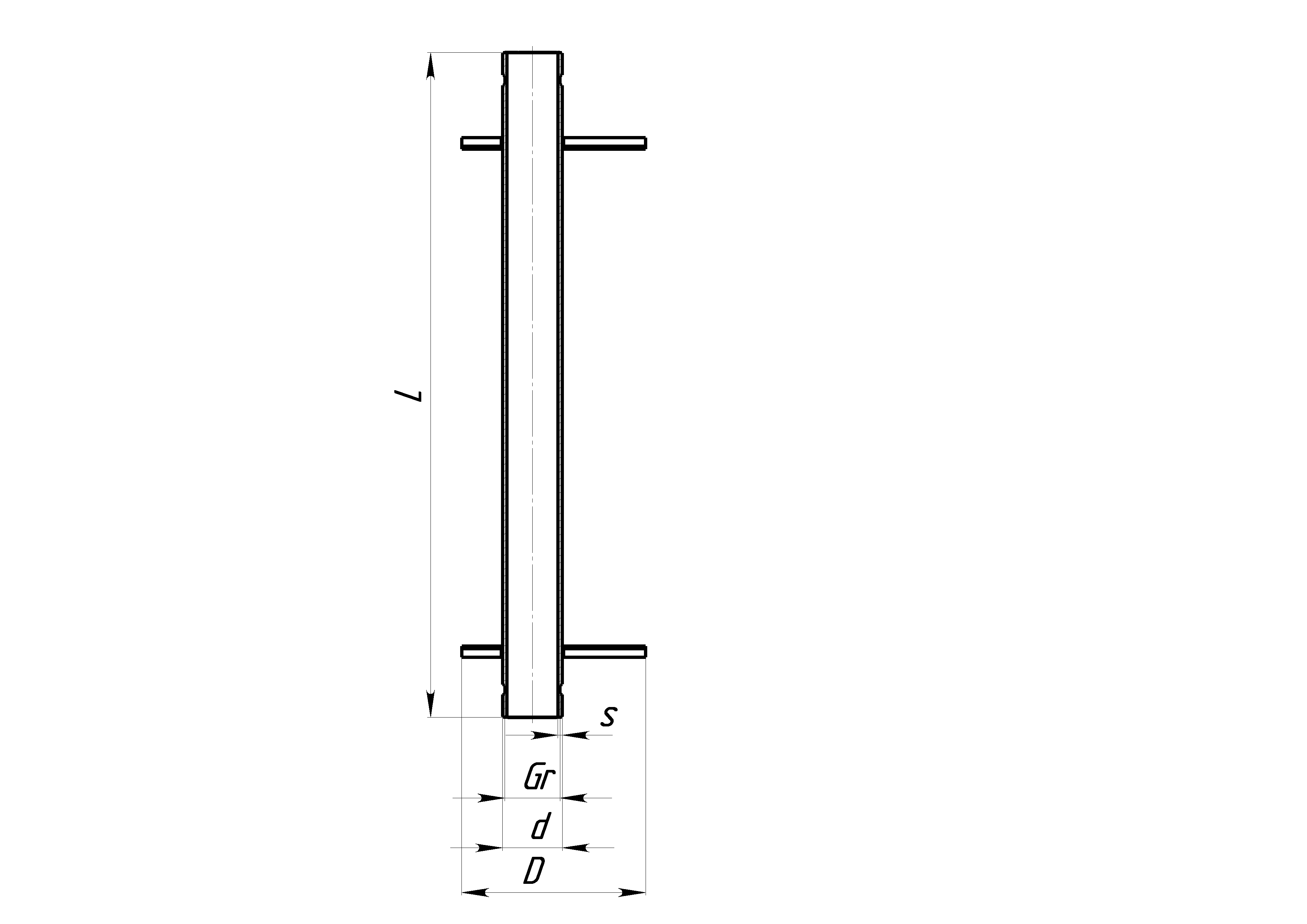

Рис.1

Таблица 1

Обозначение	Для трубопровода Dн, мм	L,мм	D,мм	Gr"	d,мм *	S, мм *	Масса, кг **
НО.В.Gr 25.1	25	470	130	1	33.5-34	3,2-3,5	1,14-2,32
НО.В.Gr 32.1	32	470	130	1 1/4	42,3-42,4	3,2-3	1,05-2,6
НО.В.Gr 40.1	40	470	150	1 1/2	48-48,3	3,5-4	1,29-3,3

* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.

Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

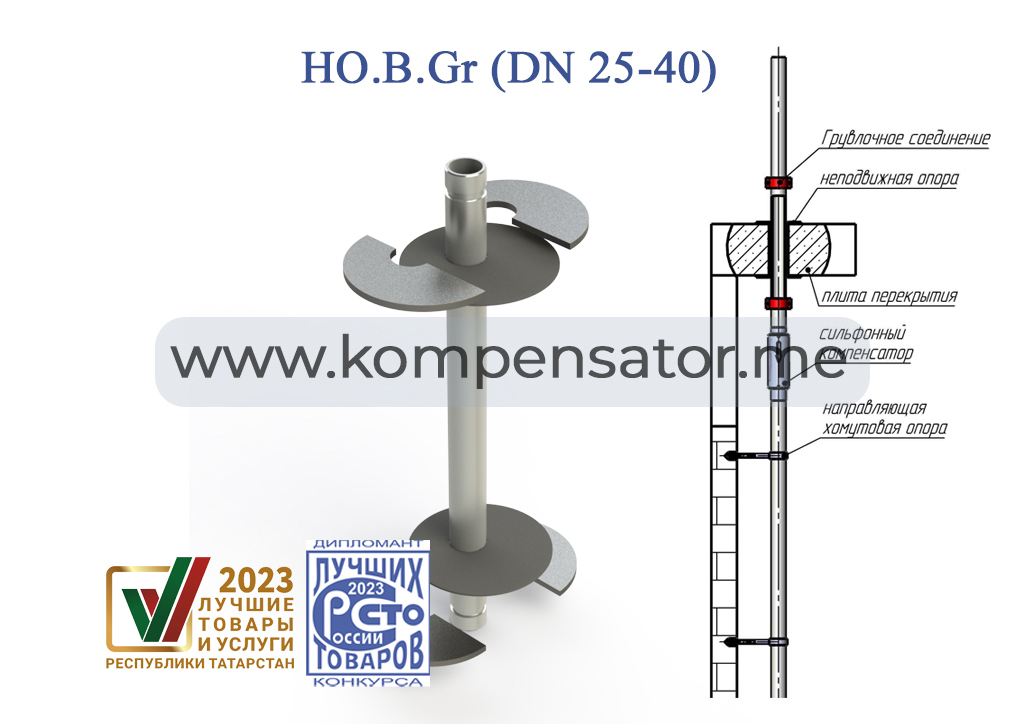

Рис.2 Неподвижная опора «Хортум» и схема её установки.

Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект. Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
