KCO-Plast 15-50 - подробное описание

Компенсатор сильфонный KCO-Plast осевой.
С внутренним экраном из нержавеющей стали. С защитным декоративным кожухом. С резьбовым присоединением.

Информируем Вас, что сильфонные компенсаторы модели «КСО Plast» производства ООО НПП «Хортум» предназначены для предотвращения передачи механических вибраций по стальным трубопроводным системам, а также для восприятия тепловых удлинений стального трубопровода в пределах допустимых деформаций. Сильфонные компенсаторы модели «КСО Plast» не предназначены для эксплуатации на полипропиленовых трубопроводах.

Компенсатор сильфонный KCO-Plast для систем отопления и водоснабжения имеет тип присоединения - под резьбу.

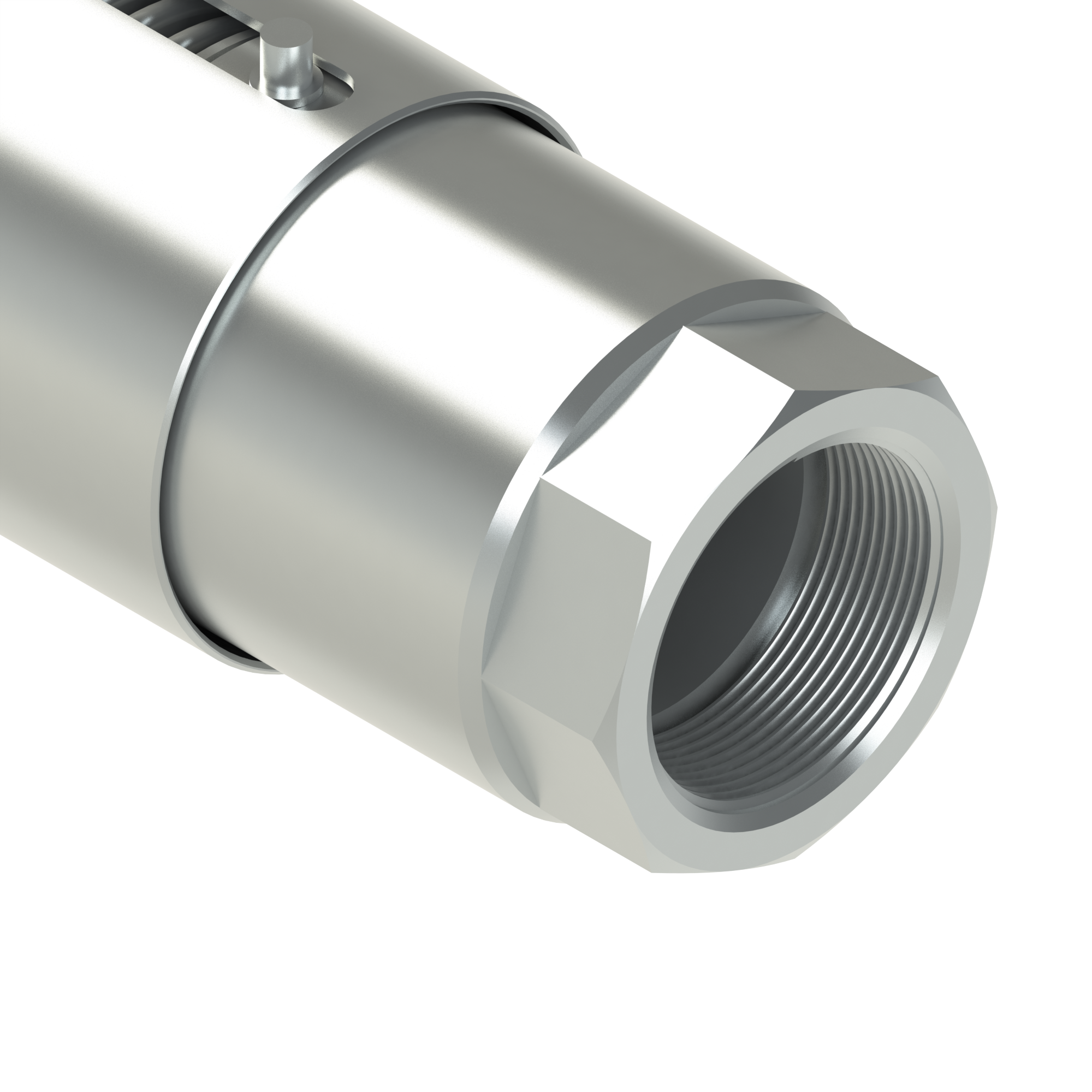

На рисунке представлен: KCO-Plast 15-50

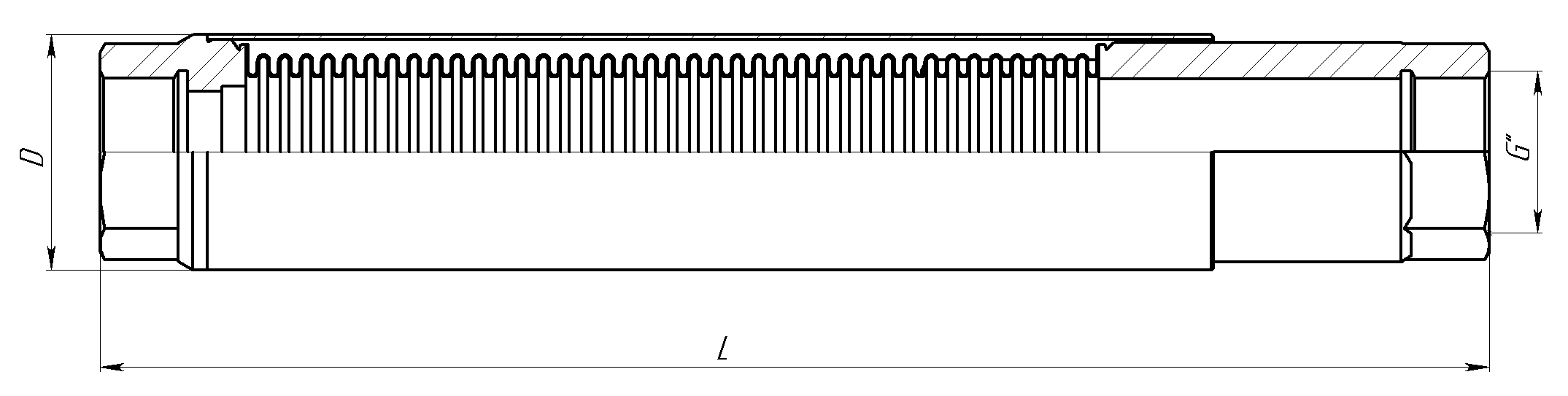

0000004 KCO Plast

Технические характеристики указаны в таблице.

Условное обозначение	Номинальный диаметр	Номинальное давление	Резьба	Размеры		Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	G	D	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	дюйм "	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см² cm²
КСО-Plast 15-16-50	15	16	1/2"	40	285	50	-45;+5	0,95	21,65	7,10
КСО-Plast 20-16-50	20	16	3/4"	40	285	50	-45;+5	0,82	21,65	7,10
КСО-Plast 25-16-50	25	16	1"	48,3	285	50	-45;+5	1,29	24,96	10,12
КСО-Plast 32-16-50	32	16	1 1/4"	60,3	285	50	-45;+5	1,77	18,80	16,33
КСО-Plast 40-16-50	40	16	1 1/2"	70	285	50	-45;+5	2,6	31,34	22,15
КСО-Plast 50-16-50	50	16	2"	80	285	50	-45;+5	3,1	41,62	32,57

Примечание:

1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
