  01.01.2018

KCO-P 15-100 - подробное описание

Данная продукция снята с производства, взамен компенсатора КСО-Р рекомендуем применять КСО-Р/2.

Компенсатор сильфонный КСО-Р c однослойным сильфоном для систем отопления и водоснабжения.
С внутренним экраном из нержавеющей стали. С защитным декоративным кожухом. С резьбовым присоединением.

Для проектировщиков разработана BIM-модель данного компенсатора для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!
Скачивайте каталог Bim-моделей компенсаторов Hortum на сайте завода-изготовителя во вкладке   Bim-модели Revit

Данная продукция победитель в Региональных конкурсах «Лучшие товары и услуги Республики Татарстан» 2022г. и «100 лучших товаров России» 2022г.

Компенсатор сильфонный КСО-Р для систем отопления и водоснабжения имеет тип присоединения - под резьбу.

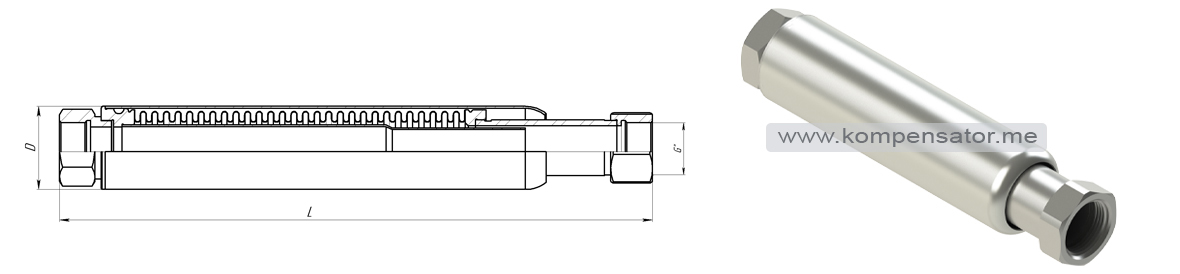

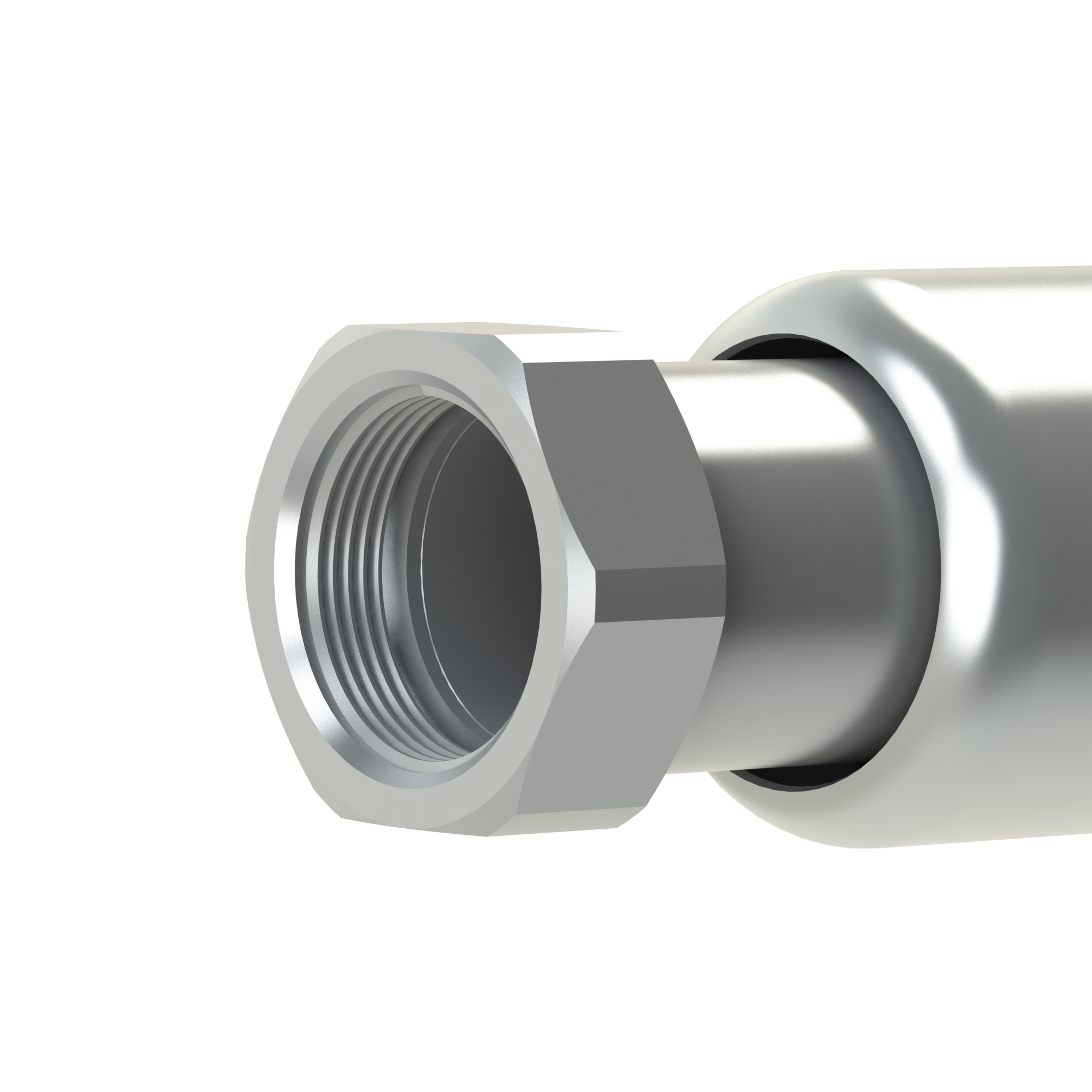

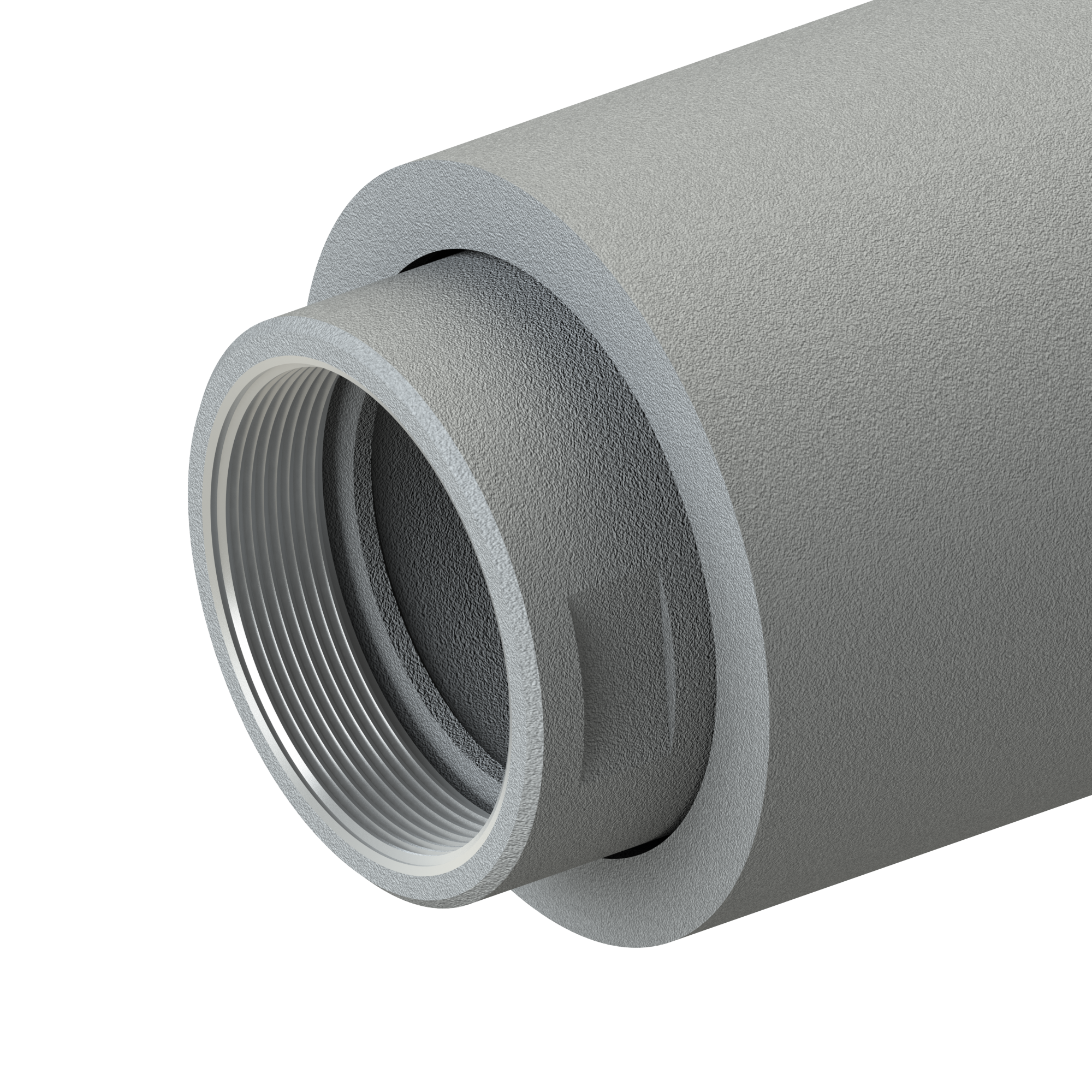

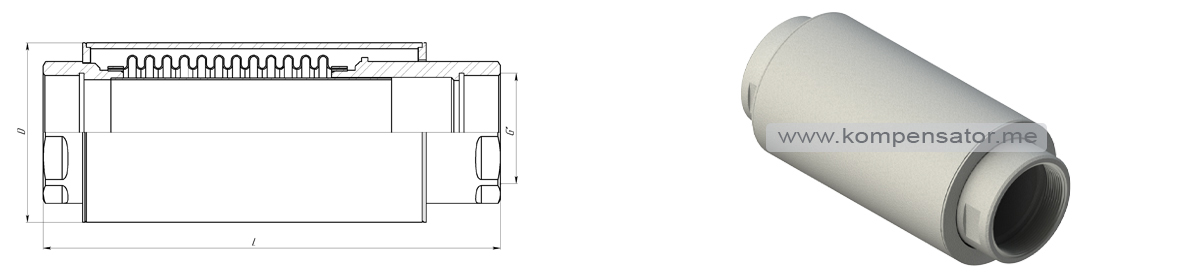

На рисунке представлены: КСО-Р 15-50 и КСО-Р 65-100
DEK 15 50    DEK и DEK Mult  65 200



Технические характеристики указаны в таблице 1.



0000003 KCO P















Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Резьба Размеры Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN G D L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

дюйм

"

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм        N/mm

см2

cm2

КСО-Р 15-16-50 15 16 1/2" 40 285 50 -30;+20 0,68 69,85 4,26
КСО-Р 20-16-50 20 16 3/4" 40 285 50 -30;+20 0,86 67,58 6,49
КСО-Р 25-16-50 25 16 1" 48,3 285 50 -30;+20 1,23 47,83 9,62
КСО-Р 32-16-50 32 16 1 1/4" 60,3 285 50 -30;+20 1,46 53,85 15,83
КСО-Р 40-16-50 40 16 1 1/2" 70 285 50 -30;+20 1,71 53,85 15,83
КСО-Р 50-16-50 50 16 2" 80 285 50 -30;+20 2,05 69,23 23,93

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.



0000003 KCO P

















Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Резьба Размеры Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN G D L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

дюйм

"

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм        N/mm

см2

cm2

КСО-Р 65-16-60 65 16 2 1/4" 114 290 60 30 5,9 228,48 59,45
КСО-Р 80-16-60 80 16 3" 133 290 60 30 6,7 191,44 81,87
КСО-Р 100-16-60 100 16 4" 159 330 60 30 10,8 175,64 116,13
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жесткость компенсатора может отличаться от фактической.
