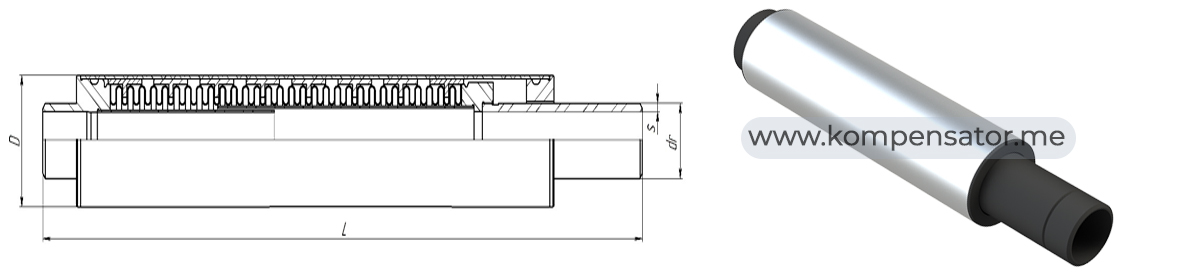

DEK multilayer Мод.3 15-50 - подробное описание
- многослойный сильфон из нержавеющей стали
- внутренний экран из нержавеющей стали
- ограничитель осевого хода
- наружный кожух
- стабилизатор сильфона из композиционных материалов
- безрезьбовая муфта (стаканчик) под приварку в комплекте (только у DN 15-25)
- патрубки с защитным покрытием от коррозии из углеродистой стали (DEK multilayer Мод.3)
- патрубки из нержавеющей стали (DEK multilayer-Н Мод.3)
1. Выполнен из качественных и сертифицированных материалов.
2. Высокая циклическая наработка (более 7000 циклов).
3. Защита от механических и термических повреждений сильфона, как снаружи, так и изнутри.
4. Стабилизация сильфона с ограничением на изгибание и равномерная работа всех гофр сильфона.
5. Защита сильфона от вредного контакта со стабилизатором.
6. Полная защита от коррозии деталей из углеродистой стали на период хранения.
7. Защита от негативного воздействия электрохимической коррозии на компенсатор.
8. Ограничение осевого хода на сжатие и растяжение.

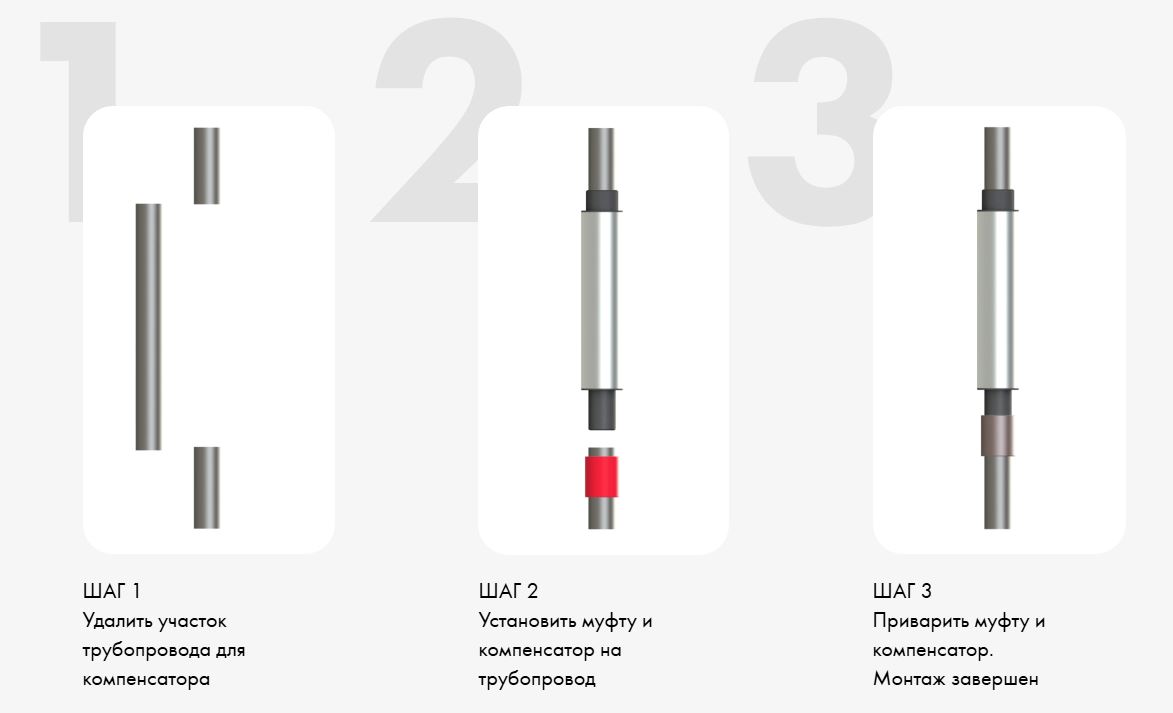

9. Безрезьбовая муфта (стаканчик) (только у DN 15-25) для удобного монтажа.
10. Защита внутренних полостей компенсатора от попадания твёрдых частиц как изнутри, так и снаружи сильфона.
11. Снижение шума при работе изделия.
12. Гарантия 5 лет, срок службы — 30 лет.
13. Программа лояльности.
14. Полис страхования.
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||
| DN | РN | dr | s | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| DEK multilayer Мод.3 15-16-50 | 15 | 16 | 21,3 | 2,8 | 47 | 310 | 50 | -40;+10 | 1,0 | 12,85 | 8,3 |
| DEK multilayer Мод.3 20-16-50 | 20 | 16 | 26,8 | 2,8 | 47 | 310 | 50 | -40;+10 | 1,0 | 12,85 | 8,3 |
| DEK multilayer Мод.3 25-16-50 | 25 | 16 | 33,5 | 3,2 | 54 | 310 | 50 | -40;+10 | 1,5 | 10,25 | 11,61 |
| DEK multilayer Мод.3 32-16-50 | 32 | 16 | 42,3 | 3,2 | 63,7 | 295 | 50 | -40;+10 | 1,7 | 17,8 | 17,1 |
| DEK multilayer Мод.3 40-16-50 | 40 | 16 | 48 | 3,5 | 72,4 | 295 | 50 | -40;+10 | 2,2 | 25,1 | 22,82 |
| DEK multilayer Мод.3 50-16-50 | 50 | 16 | 57 | 3,5 | 83,6 | 295 | 50 | -40;+10 | 2,5 | 26,3 | 34,52 |
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
4. Компенсаторы DEK multilayer-H Мод.3 (патрубки из нержавеющей стали ) обладают аналогичными характеристиками.
