Dek 15-200 - подробное описание

Данная продукция снята с производства, взамен компенсатора DEK рекомендуем применять DEK multilayer.

Компенсатор сильфонный Dek для систем отопления и водоснабжения.
С внутренним экраном из нержавеющей стали. С защитным декоративным кожухом. С присоединением под приварку.

Скачать архив BIM-модели для Autodesk Revit Компенсатор Осевой Под Приварку Hortum Dek

Версия файла: v1

Версия Revit: 2017

Компенсатор сильфонный Dek для систем отопления и водоснабжения имеет тип присоединения - под приварку.

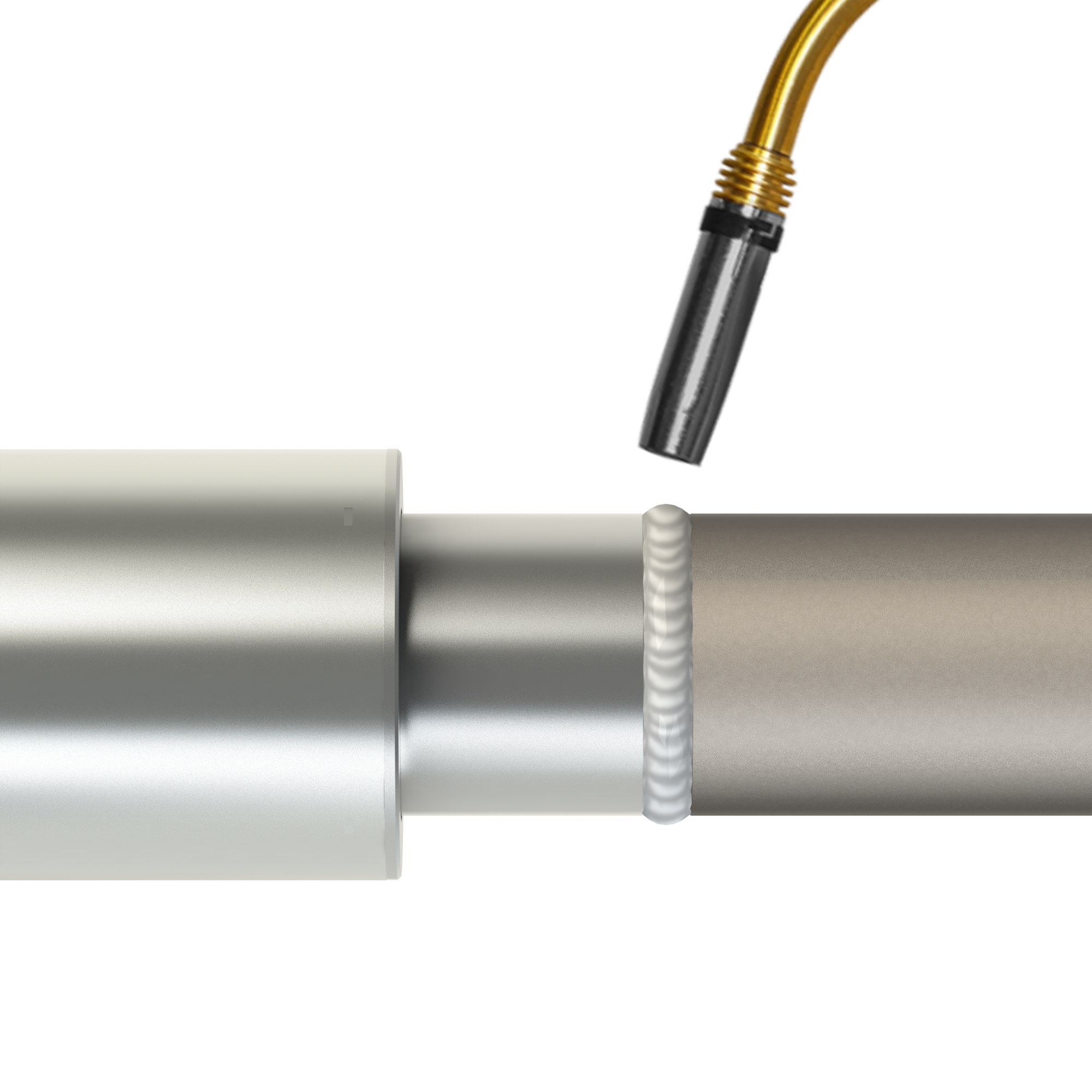

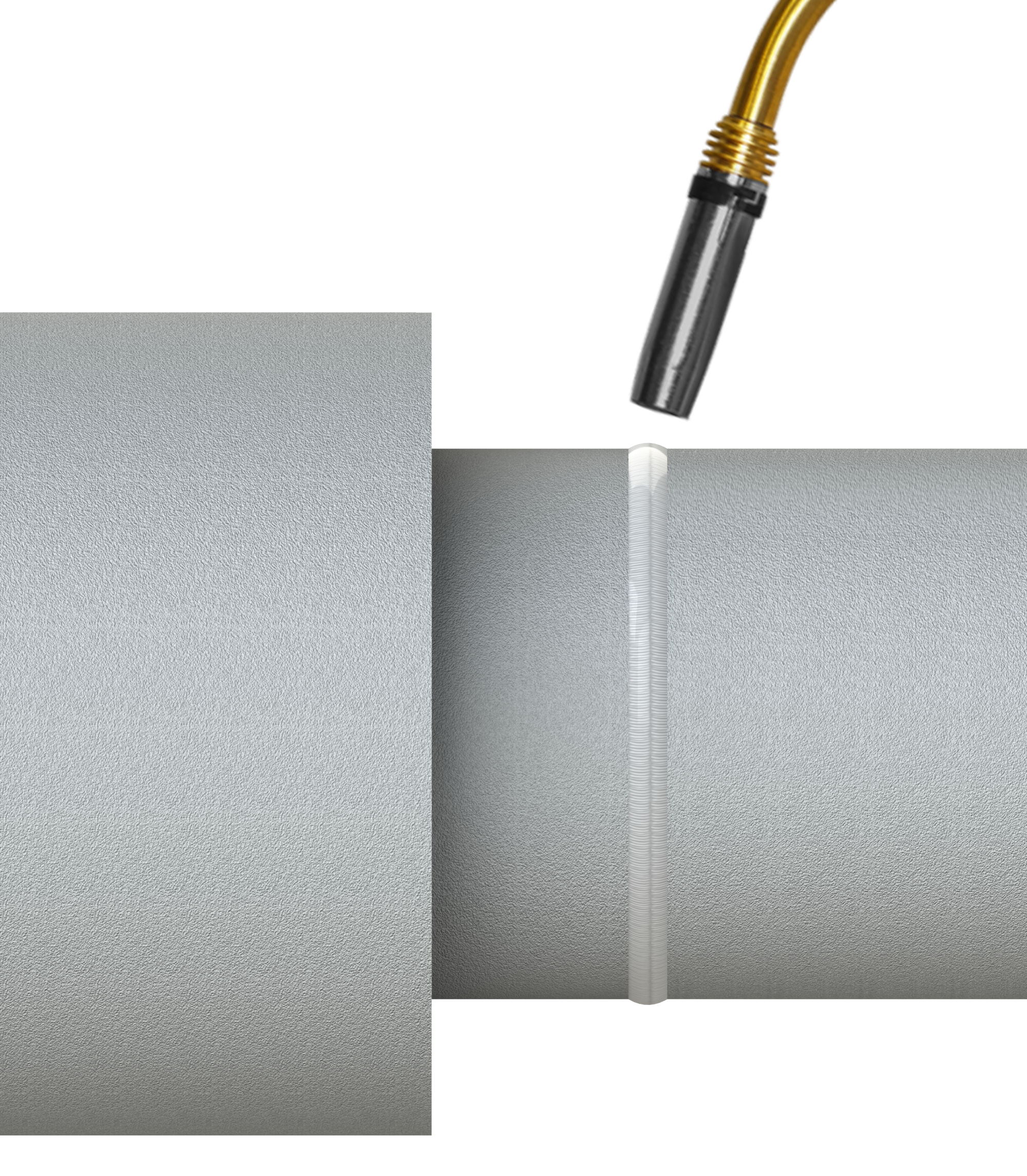

На рисунке представлены: DEK 15-50 и DEK 65-200.

Технические характеристики указаны в таблицах 1 и 2.

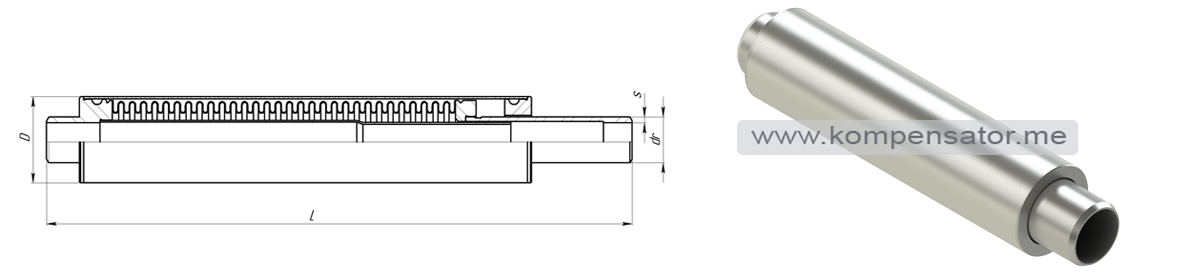

0000001 DEK

Таблица 1

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры				Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	D	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см² cm²
DEK 15-16-50	15	16	21,3	2,8	32	285	50	-30;+20	0,51	69,85	4,26
DEK 20-16-50	20	16	26,7	2,8	40	285	50	-30;+20	0,75	67,58	6,49
DEK 25-16-50	25	16	33,4	3,2	48,3	285	50	-30;+20	0,94	47,83	9,62
DEK 32-16-50	32	16	42,2	3,2	60,3	285	50	-30;+20	1,4	60,19	15,83
DEK 40-16-50	40	16	48,3	3,5	60,3	285	50	-30;+20	1,42	60,19	15,83
DEK 50-16-50	50	16	57	3,5	70	285	50	-30;+20	1,74	61,51	23,93

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.

0000002 DEK

Таблица 2

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры				Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	D	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см² cm²
DEK 65-16-60	65	16	76	4,0	114	290	60	30	4	228,48	59,45
DEK 80-16-60	80	16	89	4,0	133	290	60	30	5,5	191,44	81,87
DEK 100-16-60	100	16	108	4,0	159	330	60	30	8	175,64	116,13
DEK 125-16-60	125	16	133	5,0	219	330	60	30	13,6	251,92	153,5
DEK 150-16-60	150	16	159	5,0	219	330	60	30	14,3	186,55	231,27
DEK 200-16-60	200	16	219	8,0	290	390	60	30	23,3	702,20	454,65
