СКУ.ППУ-ТПЭ - подробное описание

Сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке с нанесённой под неё заводской ППУ изоляцией патрубков.

Сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке с нанесенной под нее заводской ППУ изоляцией патрубков снабжено тепло- и гидроизолированным многослойным сильфоном из нержавеющей стали, патрубками под приварку с заводской изоляцией, гильзой в полиэтиленовой оболочке под ППУ изоляцию, сальниковой набивкой для гидроизоляции, защитным кожухом, направляющими для предотвращения торсионных вращений и шайбой для дополнительной установки механизма предварительного растяжения. В изделии предусмотрены проушины для подъема и предварительного растяжения. Возможно изготовление с дополнительной теплоизоляцией сильфона и проводниками СОДК.

Данная продукция:
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2019 (более подробно)
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2019 (более подробно)
- Победитель в конкурсах «Лучшие товары и услуги Республики Татарстан» 2020 и «100 лучших товаров России» 2020 ( более подробно)
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

Путем снижения металлоемкости и трудоемкости изготовления, разработали бюджетную модель СКУ.ППУ-ТПЭ Мод.2.
Изменения, внесенные в Мод.2:
- облегчили конструкцию,
- уменьшили длину,
- увеличили осевой ход компенсатора.
По вопросам подбора и приобретения СКУ.ППУ-ТПЭ Мод.2 - обращайтесь в отдел продаж!

Технические характеристики указаны в таблице 1.

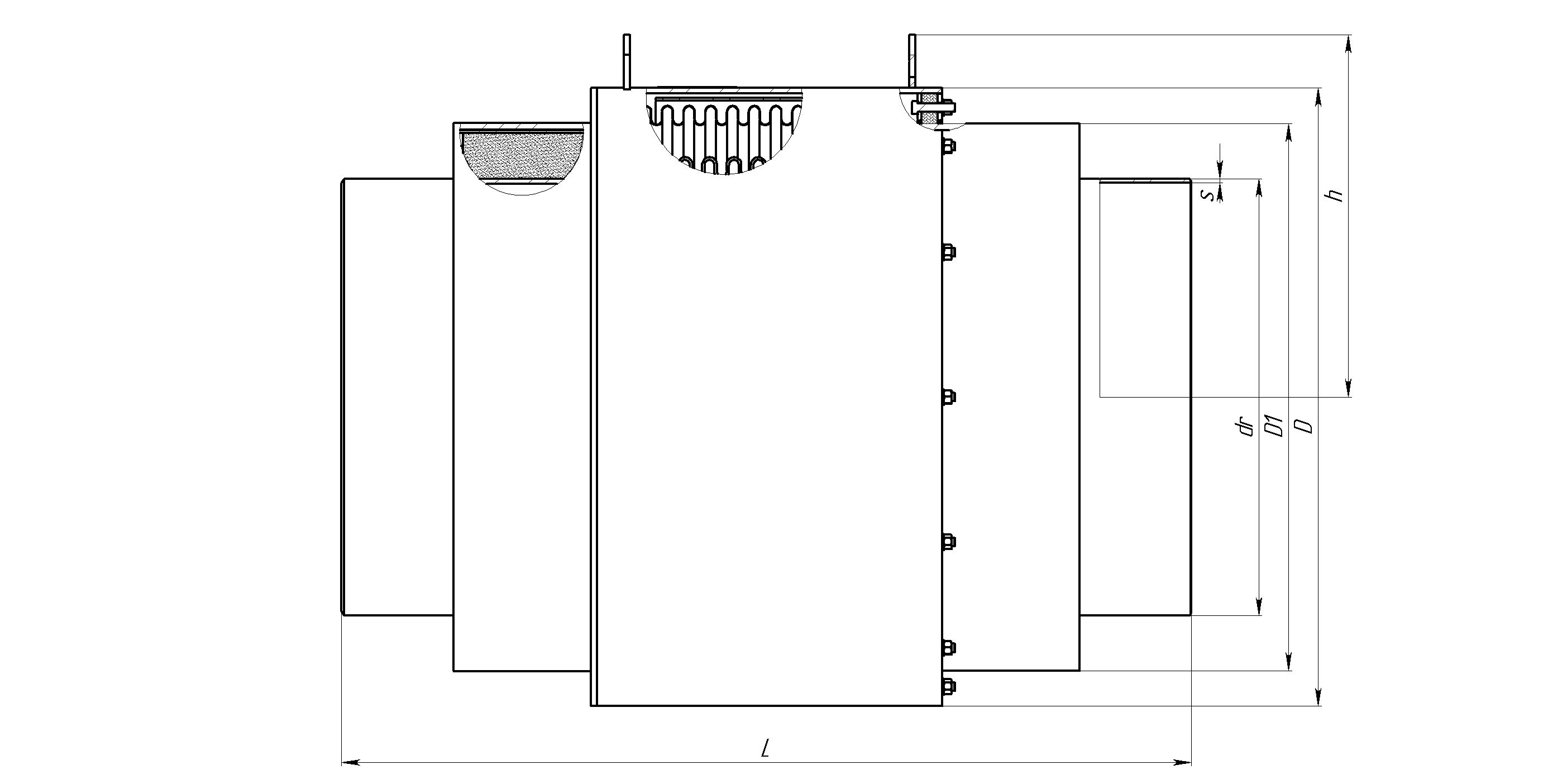

0000009 CKY.PPY TPE













Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN dr s D D1 h L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм

N/mm

см2

cm2

СКУ.ППУ/ТПЭ 50-25-70 50 25 57 3,5 245 127 220 1199 70 35 52 493,38 60,67
СКУ.ППУ/ТПЭ 65-25-70 65 25 76 4,0 245 142 220 1199 70 35 59 493,98 60,67
СКУ.ППУ/ТПЭ 80-25-70 80 25 89 4,0 245 164 220 1209 70 35 63 436,06 83,47
СКУ.ППУ/ТПЭ 100-25-100 100 25 108 4,0 299 182 250 1220 100 50 85 494,67 118,05
СКУ.ППУ/ТПЭ 125-25-100 125 25 133 5,0 299 227 250 1242 100 50 96 599,12 155,04
СКУ.ППУ/ТПЭ 150-25-100 150 25 159 5,0 377 252 288,5 1256 100 50 126 562,83 238,06
СКУ.ППУ/ТПЭ 200-25-160 200 25 219 8,0 426 317 312,5 1482 160 80 218 678,03 459,16
СКУ.ППУ/ТПЭ 250-25-160 250 25 273 8,0 480 402 340 1711 160 80 272 675,61 686,23
СКУ.ППУ/ТПЭ 300-25-180 300 25 325 8,0 530 452 365 1732 180 90 331 818,86 963,16
СКУ.ППУ/ТПЭ 400-25-190 400 25 426 9,0 650 562 425 1808 190 95 491 1163,59 1630,98
СКУ.ППУ/ТПЭ 500-25-200 500 25 530 8,0 820 712 510 1842 200 100 596 1335,56 2468,29
СКУ.ППУ/ТПЭ 600-25-200 600 25 630 10,0 950 802 575 1863 200 100 985 1632,91 3425,34
СКУ.ППУ/ТПЭ 700-25-210 700 25 720 10,0 1060 902 630 1904 210 105 1135 1812,19 4488,83
СКУ.ППУ/ТПЭ 800-25-210 800 25 820 12,0 1160 1002 680 1913 210 105 1362 1914,61 5780,47
СКУ.ППУ/ТПЭ 1000-25-220 1000 25 1020 14,0 1360 1202 780 1942 220 110 1775 2591,27 8841,39

Примечание:
1. Возможна дополнительная теплоизоляция сильфона.
2. Возможны варианты с другими техническими параметрами.
3. Изделие может комплектоваться механизмом предварительного растяжения в количестве 1шт.
4. Расчетный вес компенсатора может отличаться от фактического.
5. Возможна дополнительная установка СОДК (системы оперативного дистанци-онного контроля).
6. Возможно изготовление теплоизоляции тип 1 и тип 2 (согласно ГОСТ 30732).
7. Возможно изготовление компенсатора в оцинкованной оболочке (при изготов-лении компенсатора в оцинкованной оболочке, в изделии будут отсутствовать проушины для подъема и предварительного растяжения).
8. Внешний вид конструкции может отличаться.
9. Расчетная жёсткость компенсатора может отличаться от фактической.
