СКУ - подробное описание

Сильфонное компенсирующее устройство


Для компенсации температурных линейных удлинений участков трубопроводов используют сильфонные компенсаторы. Наша компания производит множества модификаций оборудования. Одно из востребованных - компенсатор СКУ (сильфонное компенсирующее устройство). Отличительная особенность - применение в теплосетях и наличие пенополиуретановой изоляции при необходимости. По внешнему виду сильфонное компенсирующее устройство напоминает стандартный компенсатор КСО оснащенный внешней оболочкой, но по конструкции намного усложнённое оборудование.

Область применения и особенности
Компенсаторы СКУ применяются для компенсации температурных расширений трубопровода. Возникающие из-за температурных перепадов: повышения и снижения давления транспортируемой жидкости и окружающей среды. Компенсатор используют при прокладке трубопровода подземным и наземным способом. Компенсирующее устройство содержит одну или две секции. Сильфон изготавливается из высокопрочной нержавеющей стали.В некоторых модификациях СКУ сильфон помещен в защитную оболочку, которая предотвращает попадание грунтовых вод на рабочую часть сильфона. Так исключается выход оборудования из строя. Механические воздействия нарушают целостность установки, если оборудование не будет защищено прочным материалом.

Кожух в изделиях СКУ выполняет функцию:
  • ограничителя осевого хода,
  • ограничителя сдвиговых нагрузок,
  • ограничителя угловых нагрузок,
  • ограничителя торсионного вращении.
Таким образом защитный кожух необходим, чтобы обеспечить бесперебойное функционирование компенсирующего устройства.В конструкцию  сильфонного компенсирующего устройства монтируется проводник системы оперативного-дистанционного контроля для выявления участков с повышенной влажностью, зон прорыва.

Компенсатор СКУ имеет ряд преимуществ и отличительных особенностей, в числе которых:
  • Множество защитных механизмов, которые предохраняют изделие от ошибок монтажа и перегрузок в процессе эксплуатации;
  • Долговечный срок эксплуатации;
  • Отсутствие необходимости дополнительного обслуживания (в отличии от сальниковых компенсаторов);
  • Монтаж бес канальным методом;
  • Доступная, не завышенная стоимость;
  • Механизм предрастяжения.

Компенсаторы СКУ исключают возможность монтажа с нарушениями соостности, которая бывает частым спутником неквалифицированного монтажа и последующей эксплуатацией устройства с рисками порчи. Применение сильфонных компенсирующих устройств, и дальнейшая эксплуатация на протяжении срока службы возможна только при выполнении требований, которые указанны в технической документации поставляемой с каждым изделием в комплекте.

Компенсаторы СКУ предотвращают деформацию и разрушение труб. Монтаж компенсирующего устройства производиться в строгом соответствии с инструкцией, которая поставляется в комплекте к каждому изделию. Применение сильфонных компенсирующих устройств,  увеличивает срок службы как наземного так и подземного трубопровода.

Где заказать компенсатор СКУ по выгодной цене?

Сильфонные компенсаторы СКУ приобретайте на привлекательных условиях в компании ООО НПП «Хортум». Специализируемся на производстве сильфонных компенсаторов и предлагаем широкий ассортимент качественного, долговечного оборудования. К продукции прилагаются сертификаты качества.

Наша компания предлагает:

  • квалифицированную консультативную поддержку в подборе оборудования;
  • выгодные условия сотрудничества;
  • оперативную доставку сильфонных компенсаторов по регионам России;
  • техническую помощь в проектировании необходимой модификации с учетом сферы применения.
Цены на оборудование в нашей компании не завышены. Стоимость оборудования зависит от технических характеристик, области применения и типа. Купить компенсатор с пенополиуретановой изоляцией можно в нашей компании за пару минут.

Сотрудничайте с нами! Позвоните в офис по номерам во вкладке контакты или заполните специальную форму обратного звонка. Получайте персональный подход, профессиональной консультации и помощи в выборе компенсирующего устройства, оперативную поставку оборудования.

Данная продукция:
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2019 (более подробно)
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2019 (более подробно)
- Победитель в конкурсах «Лучшие товары и услуги Республики Татарстан» 2020 и «100 лучших товаров России» 2020 ( более подробно)
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

Сильфонное компенсирующее устройство снабжено многослойным сильфоном из нержавеющей стали, патрубками под приварку и защитным кожухом, направляющими для предотвращения торсионных вращений и шайбой для дополнительной установки механизма предварительного растяжения. В изделии предусмотрены проушины для подъема и предварительного растяжения.

Технические характеристики указаны в таблице 1.

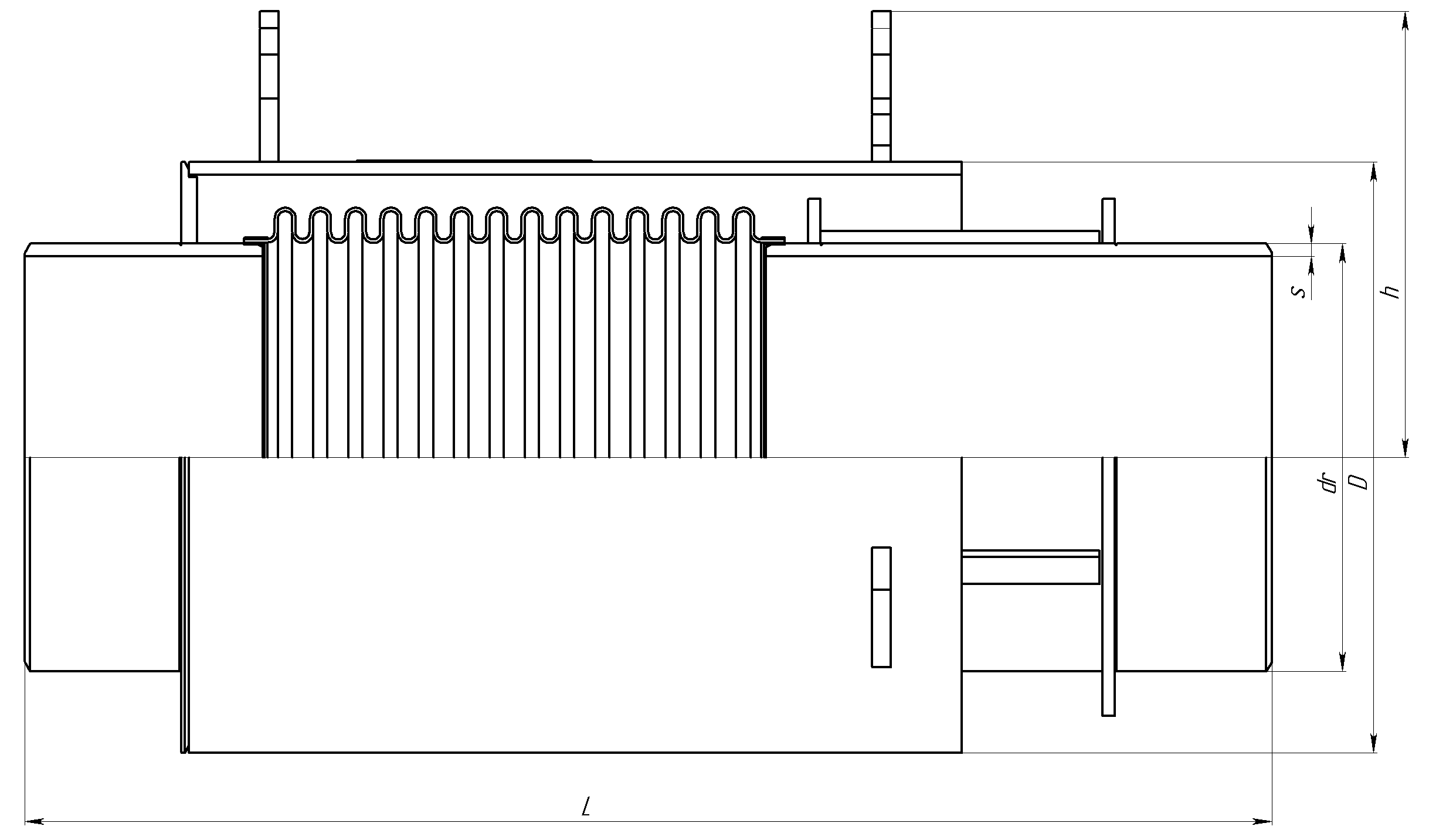

 0000001 CKY

















Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN dr s D h L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм

N/mm

см2

cm2

СКУ 50-25-70 50 25 57 3,5 159 122,5 748 70 35 16 360,85 60,67
СКУ 65-25-70 65 25 76 4,0 159 122,5 593 70 35 13 360,85 60,67
СКУ 80-25-70 80 25 89 4,0 159 125 589 70 35 15 302,93 83,47
СКУ 100-25-100 100 25 108 4,0 185 135 666 100 50 18 268,62 118,05
СКУ 125-25-100 125 25 133 5,0 219 150 678 100 50 27 373,07 155,04
СКУ 150-25-100 150 25 159 5,0 245 217,5 685 100 50 40 368,67 238,06
СКУ 200-25-160 200 25 219 8,0 325 260 829 160 80 75 458,95 459,16
СКУ 250-25-160 250 25 273 8,0 377 285 796 160 80 86 447,84 686,23
СКУ 300-25-180 300 25 325 8,0 426 310 880 180 90 112 536,12 963,16
СКУ 400-25-190 400 25 426 9,0 550 375 941 190 95 169 846,57 1630,98
СКУ 500-25-200 500 25 530 8,0 630 422,5 959 200 100 197 1032,36 2468,29
СКУ 600-25-200 600 25 630 10,0 765 475 927 200 100 294 1266,25 3425,34
СКУ 700-25-210 700 25 720 10,0 855 520 920 210 105 322 1494,54 4488,83
СКУ 800-25-210 800 25 820 12,0 960 572,5 991 210 105 422 1439,95 5780,47
СКУ 900-25-210 900 25 920 14,0 1065 627,5 946 210 105 490 1727,42 7241,25
СКУ 1000-25-220 1000 25 1020 14,0 1160 680 945 220 110 540 2083,7 8841,39
СКУ 1200-25-220 1200 25 1220 16,0 1370 785 958 220 110 720 2900,45 12522,48

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Изделие может комплектоваться механизмом предварительного растяжения в количе-стве 1шт.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Расчетная жёсткость компенсатора может отличаться от фактической.
5. Внешний вид конструкции может отличаться.
