КСУ - подробное описание

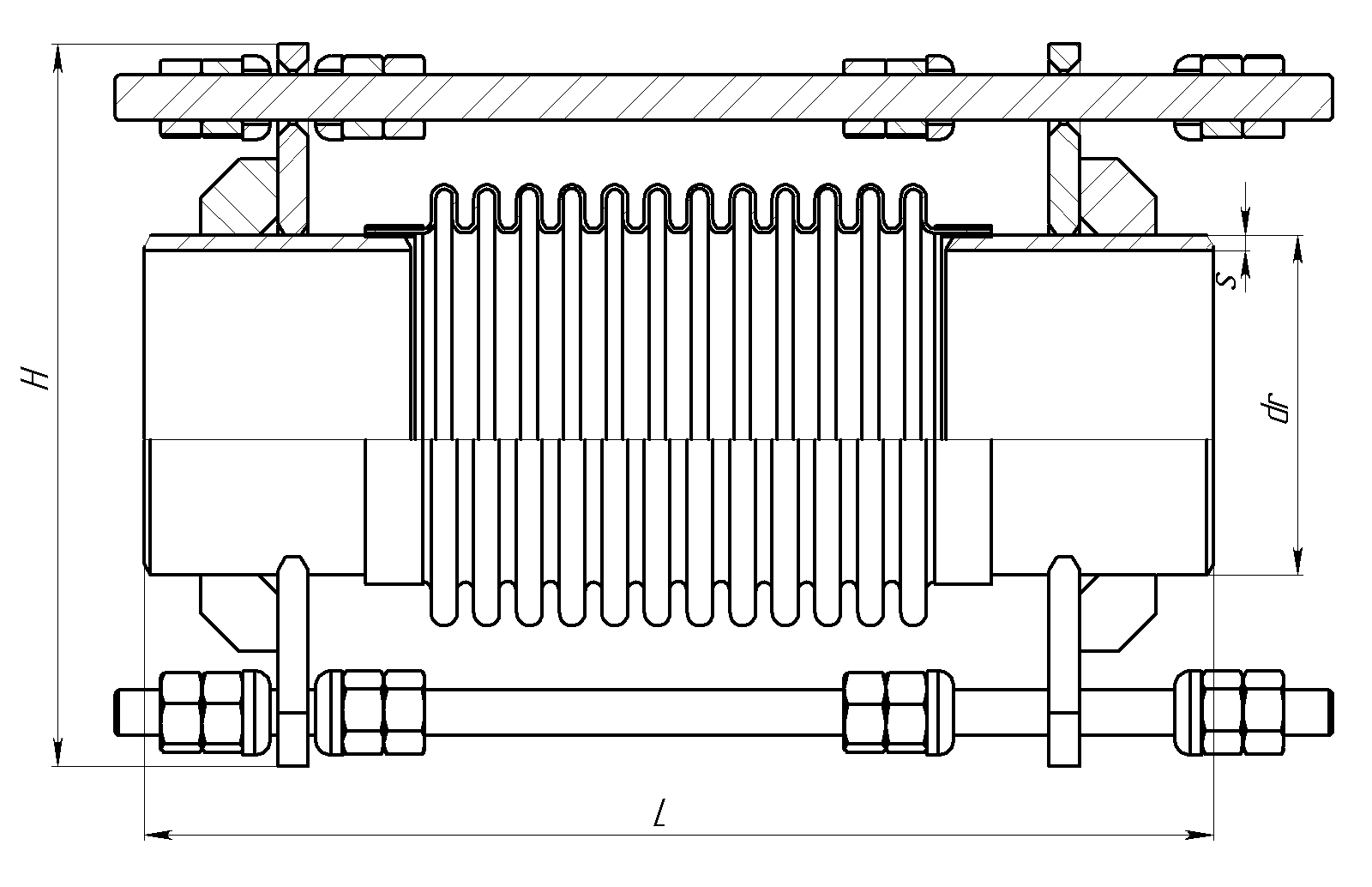

Компенсатор сильфонный универсальный со стяжками


Компенсаторы сильфонные универсальные применяются для компенсации осевых, сдвиговых и угловых перемещений трубопровода в двух плоскостях, возникающих вследствие температурных изменений его длины, снятия вибрационных нагрузок, герметизации, предотвращения разрушения и деформации трубопроводов. Ограничительная арматура, используемая в компенсаторе спроектирована с учетом возникающих нагрузок, защищающих изделие от избыточных перемещений.
В зависимости от назначений и условий эксплуатации, сильфонный компенсатор может иметь конструктивные исполнения, представляющие собой:
- различные комбинации сильфонов, выполненные из высококачественной многослойной нержавеющей стали;
- присоединительную арматуру: патрубки под приварку, фланцы (приварные, свободные), резьбовое соединение;
- внутренний экран;
- защитный кожух.


Технические характеристики указаны в таблицах 1 и 2.

0000002 KCY



















Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Kомпенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
Осевой ход (x) Сдвиг (y) Поворот (z)
DN РN dr s H L Δ ±λ 2*δ ±δ 2*γ ±γ Сλ Сδ Сγ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

град

deg

град

deg

кг

kg

Н/мм

N/mm

Н/мм

N/mm

Н*мм/град        N*mm/deg

см2

cm2

КСУ 65-16-50-10-10 65 16 76 4,0 По запросу заказчика 240 50 25 10 5 10 5 2,4 288,94 274,86 34,59 59,99
КСУ 80-16-50-10-10 80 16 89 4,0 250 50 25 10 5 10 5 3,0 219,00 273,03 35,42 82,52
КСУ 100-16-50-10-10 100 16 108 4,0 270 50 25 10 5 10 5 3,4 203,85 248,28 40,26 116,9
КСУ 125-16-50-10-10 125 16 133 5,0 250 50 25 10 5 10 5 6,3 290,92 680,53 84,85 154,38
КСУ 150-16-50-10-10 150 16 159 5,0 270 50 25 10 5 10 5 5,4 396,35 1274,08 175,92 236,42
КСУ 200-16-70-10-10 200 16 219 8,0 475 70 35 10 5 10 5 17,5 523,85 1127,93 274,73 456,92
КСУ 250-16-70-10-10 250 16 273 8,0 445 70 35 10 5 10 5 21,8 531,18 2353,81 473,43 683,49
КСУ 300-16-70-10-10 300 16 325 8,0 475 70 35 10 5 10 5 24,9 653,75 2951,53 716,71 959,91
КСУ 350-16-70-10-10 350 16 377 7,0 505 70 35 10 5 10 5 27,4 578,81 2527,76 727,14 1234,74
КСУ 400-16-70-10-10 400 16 426 9,0 545 70 35 10 5 10 5 50,7 1067,71 4258,50 1508,29 1622,40
КСУ 500-16-70-10-10 500 16 530 8,0 610 70 35 10 5 10 5 51,0 1294,84 6700,04 2590,12 2463,01
КСУ 600-16-70-10-10 600 16 630 10,0 713 70 35 10 5 10 5 96,9 2122,48 11227,50 5163,90 3433,65
КСУ 700-16-70-10-10 700 16 720 10,0 710 80 40 10 5 10 5 325 1837,73 15556,08 6279,49 4484,08
КСУ 800-16-70-10-10 800 16 820 12,0 743 80 40 10 5 10 5 477 2237,86 18013,56 8632,66 5787,21
КСУ 900-16-70-10-10 900 16 920 14,0 719 80 40 10 5 10 5 516 2606,63 23098,54 11872,15 7241,25
КСУ 1000-16-70-10-10 1000 16 1020 14,0 742 80 40 10 5 10 5 616 3321,89 37761,76 18883,73 8841,39
КСУ 1200-16-70-10-10 1200 16 1220 16,0 742 120 60 10 5 10 5 812 2877,03 53874,57 25165,55 12546,29

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Возможен расчет углового хода в мм.
5. Внешний вид конструкции может отличаться.
6. Расчетная жёсткость компенсатора может отличаться от фактической.



0000002 KCY





















Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Размеры Kомпенсирующая способность Расчетный вес

Расчетная жёсткость

Расчетная эффективная площадь

осевой

ход

Сдвиг Поворот
DN РN dr s H L Δ ±λ 2*δ ±δ 2*γ ±γ Сλ Сδ Сγ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

град

deg

град

deg

кг

kg

Н/мм

N/mm

Н/мм

N/mm

Н*мм/град        N*mm/deg

см2

cm2

КСУ 65-25-50-10-10 65 25 76 4,0 По запросу заказчика 240 50 25 10 5 10 5 2,4 288,94 274,86 34,59 59,99
КСУ 80-25-50-10-10 80 25 89 4,0 250 50 25 10 5 10 5 3,0 219,00 273,03 35,42 82,52
КСУ 100-25-50-10-10 100 25 108 4,0 270 50 25 10 5 10 5 3,4 203,85 248,28 40,26 116,9
КСУ 125-25-50-10-10 125 25 133 5,0 250 50 25 10 5 10 5 6,3 290,92 680,53 84,85 154,38
КСУ 150-25-50-10-10 150 25 159 5,0 270 50 25 10 5 10 5 5,4 396,35 1274,08 175,92 236,42
КСУ 200-25-70-10-10 200 25 219 8,0 475 70 35 10 5 10 5 17,5 523,85 1127,93 274,73 456,92
КСУ 250-25-70-10-10 250 25 273 8,0 445 70 35 10 5 10 5 21,8 531,18 2353,81 473,43 683,49
КСУ 300-25-70-10-10 300 25 325 8,0 480 70 35 10 5 10 5 24,9 1193,87 5071,44 1278,22 962,11
КСУ 350-25-70-10-10 350 25 377 7,0 510 70 35 10 5 10 5 27,4 1081,09 4418,58 1322,13 1237,23
КСУ 400-25-70-10-10 400 25 426 9,0 590 70 35 10 5 10 5 50,7 997,51 3139,13 1270,92 1623,83
КСУ 500-25-70-10-10 500 25 530 8,0 625 70 35 10 5 10 5 51,0 1935,21 7358,84 3384,57 2468,29
КСУ 600-25-70-10-10 600 25 630 10,0 713 70 35 10 5 10 5 96,9 2122,48 11227,50 5163,90 3433,65
КСУ 700-25-70-10-10 700 25 720 10,0 710 80 40 10 5 10 5 376 1465,41 11870,68 4916,46 4488,83
КСУ 800-25-70-10-10 800 25 820 12,0 743 80 40 10 5 10 5 500 1682,62 11873,2 6123,49 5789,91
КСУ 900-25-70-10-10 900 25 920 14,0 719 80 40 10 5 10 5 576 1986,86 17330,77 8987,97 7244,26
КСУ 1000-25-70-10-10 1000 25 1020 14,0 742 80 40 10 5 10 5 693 2494,67 27901,82 14082,32 8844,73
КСУ 1200-25-70-10-10 1200 25 1220 16,0 742 120 60 10 5 10 5 888 2877,03 64586,29 25165,55 12546,29

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Возможен расчет углового хода в мм.
5. Внешний вид конструкции может отличаться.
6. Расчетная жёсткость компенсатора может отличаться от фактической.
